Çelik çatıda eğim en az ne kadar olmalı?

En az eğimi makas değil, çatı kaplaması belirler. Sandviç panel ve trapez sac üreticileri, panel boyuna ve ek yeri ayrıntısına göre suyun güvenle akacağı en düşük eğimi teknik föylerinde verir; proje bu değerin altına inmemelidir. Kar ve yağışın fazla olduğu yerlerde, oluklarda ve ek yerlerinde su birikmemesi için üreticinin alt sınırından biraz daha yüksek bir eğim seçmek yaygın bir önlemdir.

Mevcut çelik çatıya güneş paneli kurulabilir mi?

Kurulabilir, ancak paneller ve taşıyıcı konstrüksiyonu çatıya kalıcı ek yük getirir ve rüzgâr etkisini değiştirir. Makasların, aşıkların ve bağlantıların bu yükleri kar yüküyle birlikte taşıyıp taşımadığı bir mühendis tarafından hesapla kontrol edilmelidir. Yeni yapılacak binada güneş paneli ihtimali varsa bu yükün projeye baştan eklenmesi, sonradan takviye yapmaktan çok daha kolaydır.

Betonarme ya da yığma bir binanın üstüne çelik çatı makası yapılabilir mi?

Yapılabilir ve yaygın bir uygulamadır. Belirleyici olan, makasın oturacağı kolon, kiriş ya da hatılın bu yükü ve özellikle yatay kuvvetleri güvenle alabilmesidir. Mesnet ayrıntısı, mevcut betona ankrajla bağlanacak biçimde projelendirilir. Eski binalarda betonun durumu belirsizse önce mevcut yapının incelenmesi gerekir; kemer gibi yatay itki doğuran formlar bu durumda uygun olmayabilir.

Makaslar atölyede mi, şantiyede mi üretilir?

Makaslar atölyede üretilir, şantiyede yalnızca birleştirilir. Tek parça taşınamayacak kadar uzun makaslar nakliyeye uygun parçalara bölünür, ek yerleri bulonlu tasarlanır ve sahada yerde birleştirilip vinçle kaldırılır. Atölye ortamı kaynak kalitesi, ölçü doğruluğu ve boya uygulaması açısından şantiyeye göre çok daha denetimlidir; sahada kaynak ancak zorunlu durumlarda tercih edilir.

Çelik Çatı Makası Tipleri ve Seçimi

Doğru çelik çatı makası, geçilecek açıklığa göre seçilir: kısa ve orta açıklıklarda dolu gövdeli çerçeve, büyük açıklıklarda kafes makas, mimari etkinin öne çıktığı ya da çok geniş kolonsuz hacim istenen yerlerde kemer formu çoğunlukla en uygun çözümdür. Kar yükü, çatı eğimi, iç yükseklik ihtiyacı ve tavana asılacak yükler bu seçimi inceltir.

Makas seçimi çoğu zaman tonaj hesabına indirgenir; oysa en hafif makas, en ekonomik bina anlamına gelmez. Kafes makasta çelik azalır ama düğüm sayısı ve işçilik artar, kesit yükseldiği için saçak ve cephe de yükselir. Aşağıda tipleri bu dengeyle birlikte ele alıyoruz. Kesin kesitler ve ölçüler her projede statik hesapla belirlenir; buradaki bilgiler doğru soruları sormanıza yardımcı olmak içindir.

Çelik çatı makası nedir?

Çelik çatı makası, çatı kaplamasından ve aşıklardan gelen yükleri alıp kolonlara ya da duvarlara aktaran, iki mesnet arasında uzanan düzlem taşıyıcı elemandır. Tek parça dolu gövdeli bir kiriş olabileceği gibi, çubukların üçgenler oluşturacak biçimde birleştirildiği bir kafes de olabilir.

Kafes makasın mantığı basittir: üçgen, köşelerinden mafsallı bağlansa bile biçimini koruyan tek çokgendir. Yükler düğüm noktalarından verildiğinde çubuklar eğilmeye değil, yalnızca çekmeye ya da basınca çalışır. Eksenel kuvvet altında çubuğun kesitinin tamamı çalışır, eğilmede ise yalnızca en dıştaki lifler tam zorlanır; bu sayede aynı açıklık, dolu bir kirişe göre daha az malzemeyle geçilebilir.

Düğüm noktası: Kafes makasta çubukların birleştiği nokta; yüklerin makasa bu noktalardan aktarılması çubukların eğilmeye zorlanmasını önler.

Bir çelik makas hangi elemanlardan oluşur?

Bir kafes makas beş temel elemandan oluşur: üst başlık, alt başlık, dikmeler, diyagonaller ve bunları birleştiren düğüm levhaları. Başlıklar makasın dış hatlarını çizer ve en büyük kuvvetleri taşır; dikme ve diyagonaller ise bu iki başlığı birbirine bağlayarak kesme kuvvetini aktarır.

Üst başlık: çatı eğimini izleyen üst çubuk; düşey yükler altında basınca çalışır ve aşıklar buraya oturur.
Alt başlık: mesnetler arasında uzanan alt çubuk; düşey yükler altında çekmeye çalışır.
Dikme: iki başlık arasındaki düşey çubuk.
Diyagonal: iki başlık arasındaki eğik çubuk; yönü makasın tipini belirler.
Düğüm levhası: çubukların kaynakla ya da bulonla birleştirildiği levha.
Mesnet: makasın kolona ya da duvara oturduğu ve yükü aktardığı uç bölgesi.

Çubuklar çoğunlukla kutu profil, çift köşebent ya da NPU profilden seçilir. Bu terimlerin kısa tanımlarını çelik yapı sözlüğü sayfasında da bulabilirsiniz.

Çelik makas tipleri nelerdir?

Çelik makaslar gövde yapısına göre iki ana gruba ayrılır: I kesitli kirişlerden oluşan dolu gövdeli çerçeveler ve çubuklardan kurulan kafes makaslar. Kafesler diyagonal düzenine göre Pratt, Howe ve Warren gibi adlar alır; biçimine göre de düz, tek eğimli, çift eğimli ya da kavisli olabilir.

Dolu gövdeli çerçeve (portal çerçeve)

Kolonun ve çatı kirişinin I kesitli hadde profillerinden ya da levhalardan kaynakla oluşturulan yapma kirişlerden yapıldığı, kolon ile kirişin rijit birleştiği sistemdir. Kafes değildir, ama sanayi yapılarında çatıyı taşıyan en yaygın çözüm olduğu için ilk seçenek olarak değerlendirilir. İmalatı ve montajı hızlıdır, kesiti alçak olduğu için iç hacmi verimli kullanır. Açıklık büyüdükçe kiriş ağırlaşır ve ekonomik olmaktan çıkar.

Kafes makas: Pratt, Howe ve Warren

Pratt kafeste diyagonaller mesnetten ortaya doğru aşağı iner; düşey yükler altında uzun diyagonaller çekmeye, kısa dikmeler basınca çalışır. Basınç çubuklarının kısa kalması burkulmaya karşı avantajdır ve bu düzen çeliğe çok uygundur. Howe kafeste diyagonallerin yönü terstir: diyagonaller basınca, dikmeler çekmeye çalışır. Warren kafeste dikme bulunmaz ya da azdır; diyagonaller zikzak çizerek sırayla çekme ve basınç alır, az sayıda çubuk ve düğümle sade bir görünüm verir.

Kemer ve kavisli makas

Kavisli üst başlığa sahip makaslar ve kemerler, yükü büyük ölçüde eksenel basınçla taşır ve geniş açıklıkları hafif bir görünümle geçer. Spor salonu, hangar ve gösterişli girişlerde tercih edilir. Kemer, mesnetlerini dışa doğru iter; bu itki bir gergi çubuğuyla ya da güçlü temellerle karşılanmalıdır. Profillerin bükülmesi imalatı zorlaştırır. Daire planlı ve küresel formlar ayrı bir uzmanlık alanıdır; kubbe ve özel çelik imalat bu kapsama girer.

Tek eğimli ve çift eğimli form

Çift eğimli (beşik) makasta mahya ortadadır ve su iki yana akar; bağımsız binaların çoğu böyledir. Tek eğimli makas suyu tek yöne verir ve mevcut bir binaya yaslanan çelik çatı ve sundurma uygulamalarında yaygındır. Tek eğimde yüksek taraftaki cephe rüzgârı daha çok karşılar; bitişik binanın çatısından kayan kar da hesaba katılmalıdır.

Hangi açıklıkta hangi makas seçilir?

Genel eğilim şöyledir: kısa ve orta açıklıklarda dolu gövdeli çerçeve, büyük açıklıklarda kafes makas, çok büyük açıklıklarda kemer ya da uzay kafes gibi özel sistemler daha az çelikle sonuç verir. Sınırı belirleyen tek bir metre değeri yoktur; kar yükü, kolon aralığı ve işçilik maliyeti dengeyi her projede yeniden kurar.

Çelik çatı makası tipleri ve kullanım alanları

Tip	Tipik kullanım	Güçlü yanı	Dikkat edilecek
Dolu gövdeli çerçeve	Kısa ve orta açıklıklı fabrika, depo	Hızlı imalat, alçak kesit	Açıklık büyüdükçe ağırlaşır
Pratt kafes	Orta ve büyük açıklıklı sanayi çatıları	Basınç çubukları kısa	Düğüm sayısı ve işçilik fazla
Howe kafes	Rüzgâr emmesi baskın hafif çatılar	Emmede diyagonaller çekmeye çalışır	Düşey yükte uzun diyagonaller basınçta
Warren kafes	Düz ve az eğimli çatılar	Az çubuk, sade görünüm	Aşık yeri düğüme denk gelmeli
Kemer ve kavisli makas	Spor salonu, hangar, giriş saçağı	Geniş açıklık, estetik	Yatay itki ve bükme işçiliği
Tek eğimli makas	Sundurma, bitişik ek bina	Basit su tahliyesi	Kar birikmesi, rüzgâr

Kafes makas yüksek bir kesite ihtiyaç duyar; bu, saçak altındaki net yüksekliği azaltır ama havalandırma kanalı, aydınlatma ve tesisat borularının çubuklar arasından geçmesine izin verir. Dolu gövdeli kirişte tesisat kirişin altından geçmek zorundadır. Vinçli bir çelik fabrika binası tasarlanırken bu yükseklik hesabı baştan yapılır.

Aşıklar ve stabilite bağlantıları ne işe yarar?

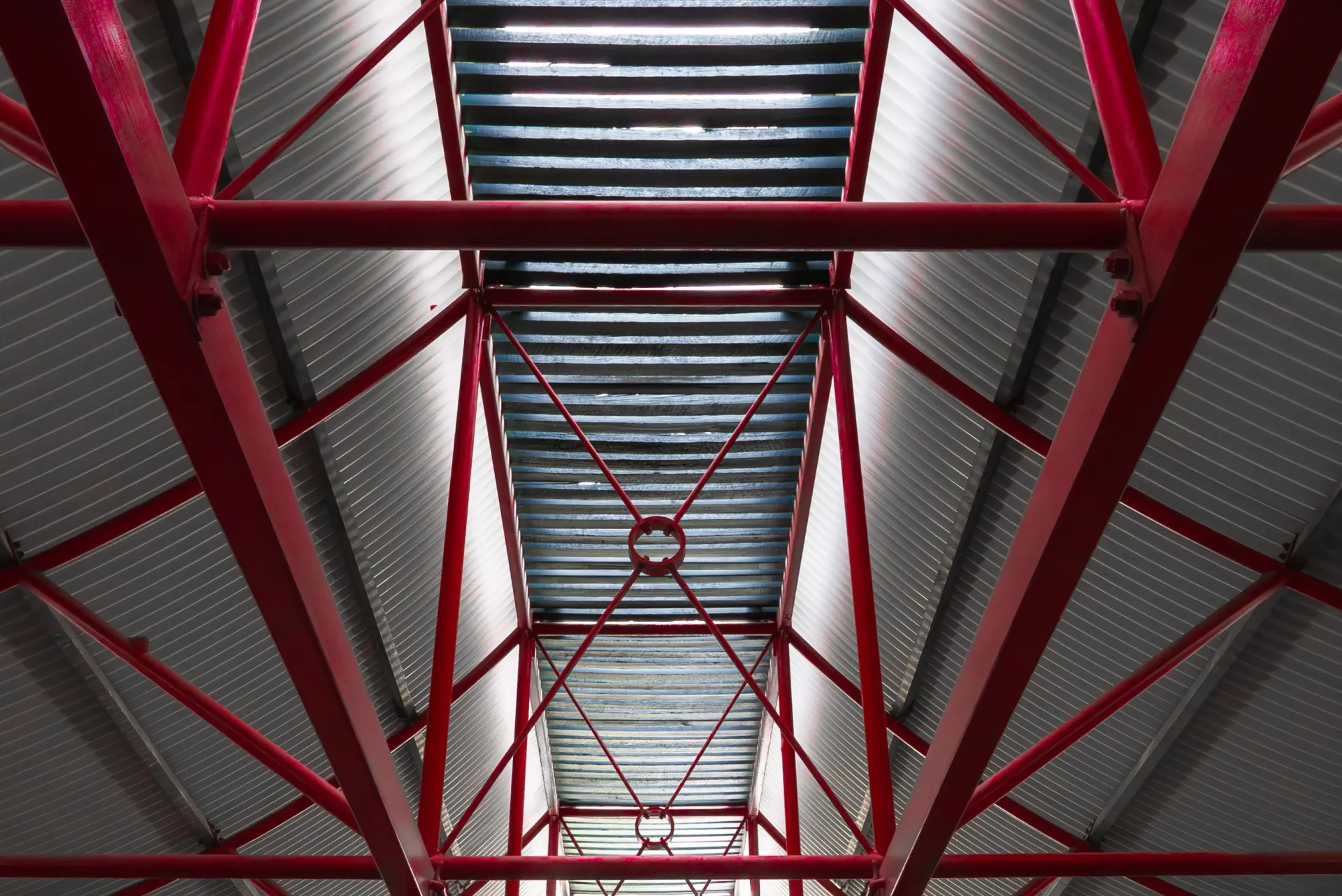

Aşıklar çatı kaplamasını taşıyıp yükü makaslara aktaran ikincil kirişlerdir; stabilite bağlantıları ise makasların yana yatmasını ve yapının rüzgâr ile deprem altında ötelenmesini önleyen çaprazlardır. Makas kendi düzleminde çok güçlü, düzlemine dik yönde ise zayıftır; bu ikincil elemanlar olmadan güvenli çalışamaz.

Aşıklar çoğunlukla soğuk şekillendirilmiş Z ya da C kesitli profillerden, daha ağır yüklerde sıcak haddelenmiş profillerden seçilir. Kafes makasta aşıkların düğüm noktalarına oturması istenir; iki düğüm arasına gelen aşık, üst başlığı eğilmeye zorlar. Çatı düzlemindeki çaprazlar rüzgâr yükünü düşey çaprazlara, oradan temele iletir. Hafif çatılarda rüzgâr emmesi kaplama ağırlığını aşabilir; o zaman alt başlık basınca geçer ve yanal olarak tutulması gerekir. Bu ayrıntı gözden kaçtığında sorun genellikle ilk şiddetli fırtınada ortaya çıkar.

Kar yükü çelik makas seçimini nasıl etkiler?

Kar yükü, çatı makasının kesitlerini belirleyen başlıca yüklerden biridir ve yapının bulunduğu yere, rakıma ve çatı biçimine göre TS EN 1991-1-3 ile TS 498 esas alınarak hesaplanır. Aynı makas, karın az yağdığı bir kıyı ilinde yeterliyken karasal iklimde yetersiz kalabilir; bu nedenle başka bir il için hazırlanmış proje olduğu gibi kullanılamaz.

Malatya karasal iklime sahiptir ve kışın kar, çatıda uzun süre kalabilir. Sanayi yapılarındaki az eğimli çatılarda kar kendiliğinden kaymaz. Asıl kritik bölgeler karın biriktiği yerlerdir: parapet dipleri, yüksek binaya bitişik alçak çatılar ve yan yana iki çatının birleştiği dereler. Buralarda yük, düz çatı yüzeyindekinin birkaç katına çıkabilir; makas ve aşıklar buna göre boyutlandırılır. Demirtaş Çelik olarak Malatya’daki projelerde makas tipini seçerken açıklık kadar bu yerel yükleri de belirleyici veri olarak alıyoruz.
